氣動放料球閥

一、氣動放料球閥 特點

氣動放料球閥是一種特殊結構的放料球閥,閥座與端面法蘭距離近,物料滯留少,結構緊湊,密封性能優越,用于精細化工、制藥、化工行業反應鍋上,也可用在細軟顆粒介質輸送。采用PPL密封材料,更具耐磨,是牙膏行業真空制膏鍋放料的最理想產品。
氣動放料球閥是用帶有圓形通道的球體作啟閉件,球體隨閥桿轉動實現啟閉動作的閥門,其啟閉件是一個有孔的球體,繞垂直于通道的軸線旋轉,從而達到啟閉通道的目的。

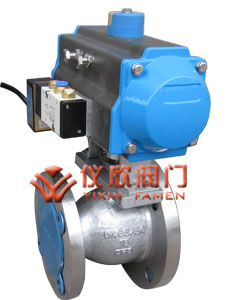

氣動放料球閥 氣動放料球閥
氣動放料球閥 氣動放料球閥

二、氣動放料球閥 常見故障

1、碳酸鉀液體均勻度較差.造成加料管堵塞,形成問歇加料現象,使離心機產生振動。
2、放料閥的角度無法調整,離心轉鼓轉速 太快.加料時使物料四溢,易燙傷人體(碳酸鉀液體溫度在70℃左右);
3、放料閥位于離心機頂端.出料時要傾斜.不易操作。

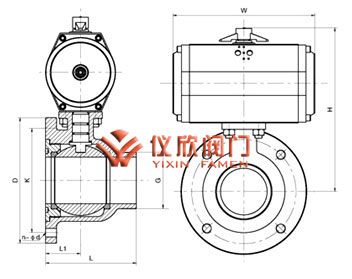

三、氣動放料球閥 外形連接尺寸

通徑DN G L L1 D K n-Φd H W
mm in
25 1″ G1″ 72 22 100 78 4-Φ10 160 140
40 1 1/2″ G1/2″ 92 31 130 100 4-Φ12 18/0 164
50 2″ G2″ 112 41 150 130 4-Φ14 220 190
65 2 1/2″ G21/2″ 125 46 190 155 4-Φ14 250 210
80 3″ G3″ 160 57 205 170 4-Φ14 275 247
100 4″ G4″ 175 68 235 200 4-Φ18 310 276
